01

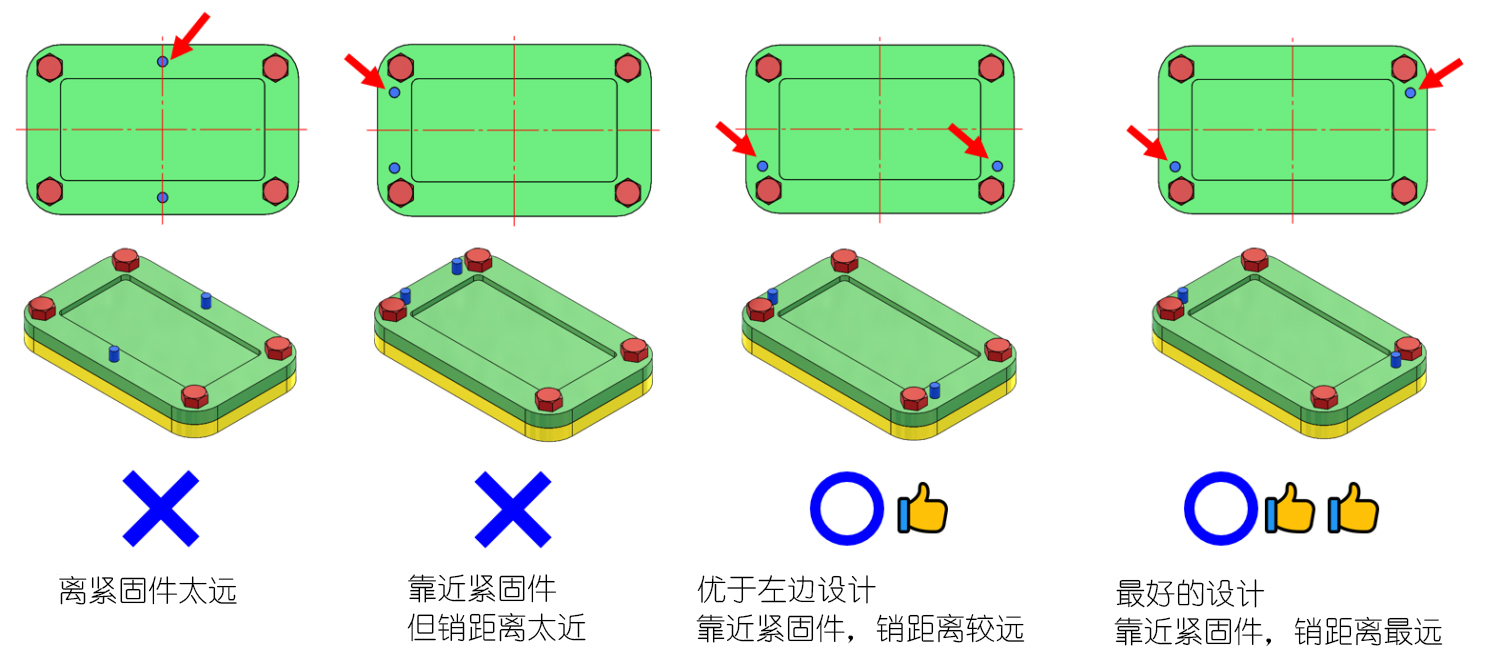

定位销位置最好的位置在紧固件（螺丝）的附近，并且2个定位销间有更远的距离，例如： 下图最右方，定位销设计在螺丝旁，并且2个相距最远。

02

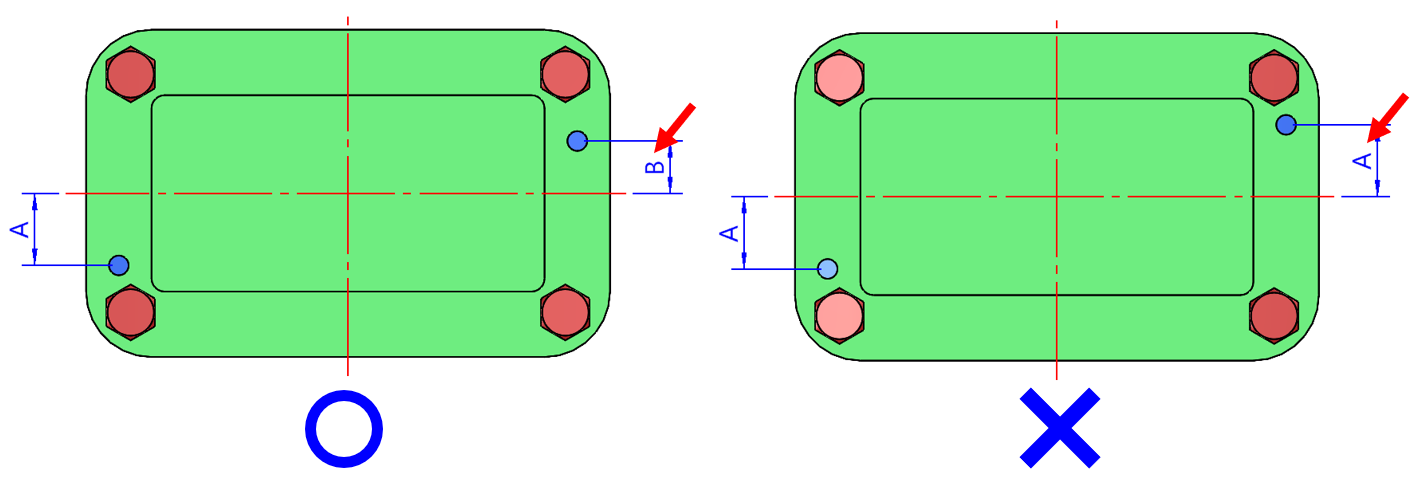

当定位销设计在对称位置，在现场组装容易发生零件装反现象，进而影响到机构运动或是造成零件的磨损，所以最好采取左图范例，将2个尺寸设计不同，算是一种防呆装置。

03

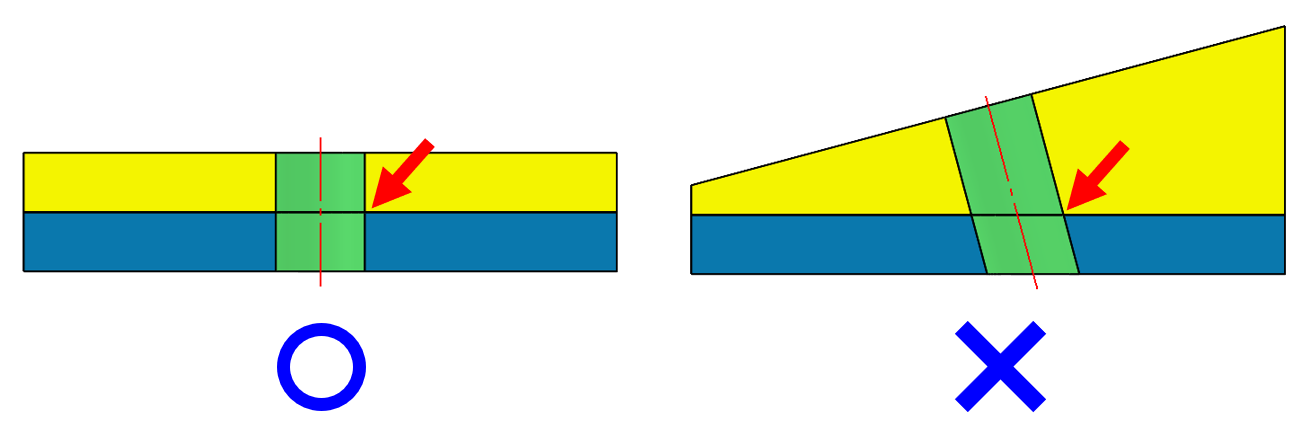

由于斜面与零件结合面会有夹角，2 零件的孔加工要有更高的精度要求，必须为同圆心才能容易组装。 相比之下，孔与零件结合面垂直，会更容易保持精度，并且加工速度也更快。

04

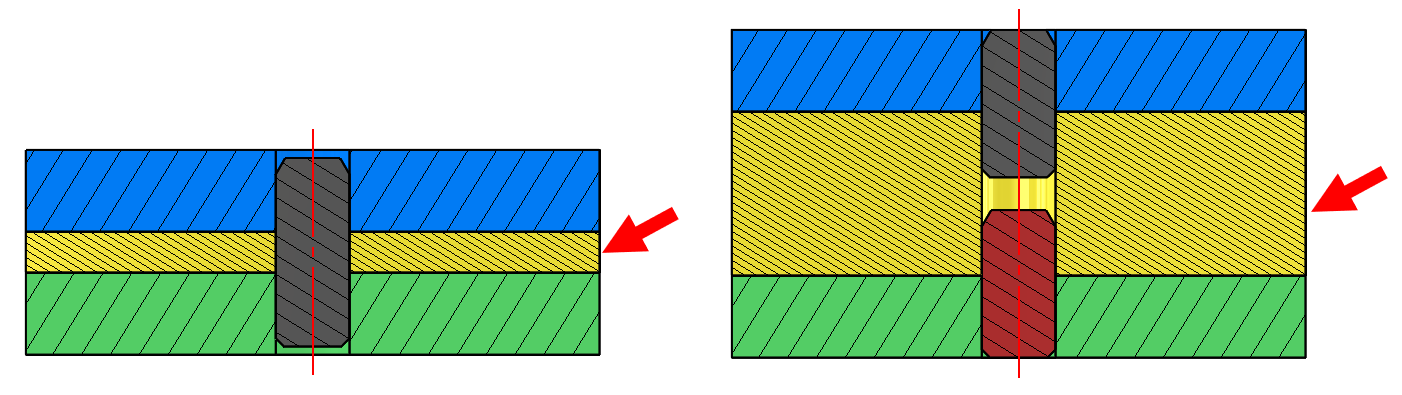

以定位销同时定位 3 零件，销的数量取决于中间链接件厚度。 当链接件厚度薄，用一个销贯穿链接即可; 若连结件厚度太厚，就必须改以 2 个定位销来固定。

05

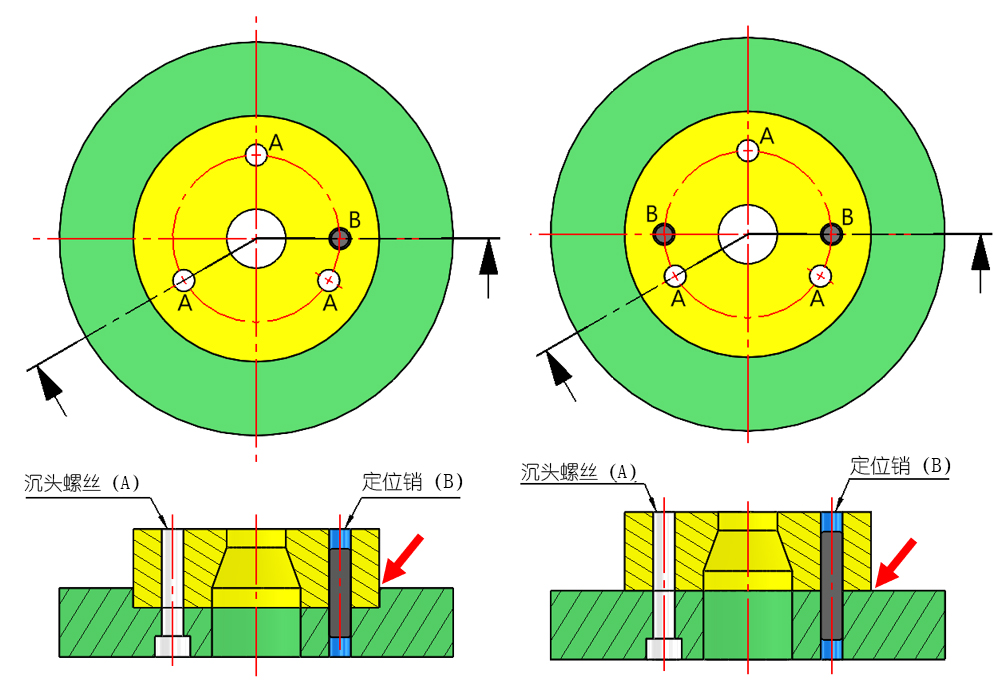

使用沉头孔螺丝连结零件，由于孔与螺丝间有间隙，不容易精确定位，必须搭配定位销，有两种法兰类型，影响定位销使用数量。

当法兰为凸缘嵌入式时，由于下方法兰（绿）的凹槽可以限制上方法兰（黄）的位置，设计一个定位销即可，如图左。 若为平面式，没有法兰凹槽的限制，要设计两个定位销定位，如图右。

01

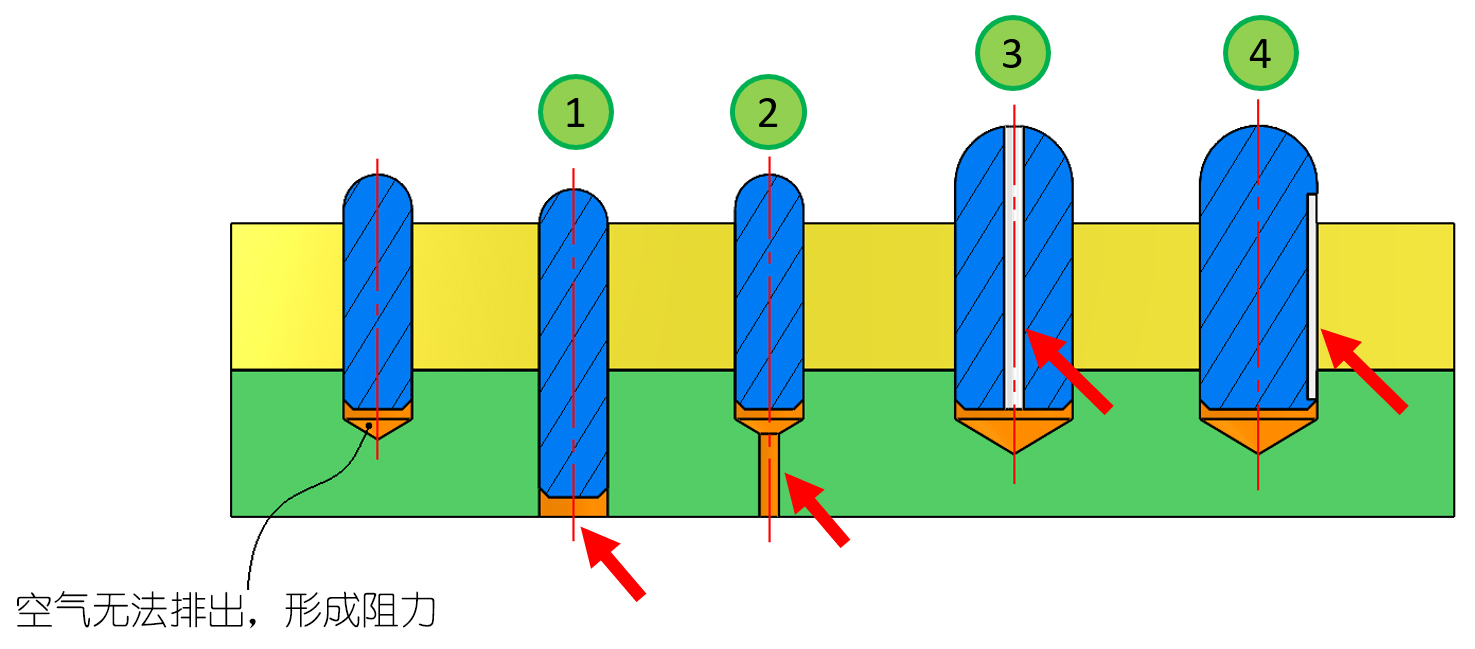

销组装于盲孔，空气没有通道流通会形成阻力，要耗费大力气安装。 最佳解决方式为增加通气孔，所以常将孔设计为1.贯穿孔、2.盲孔下方再多小孔。 若是大直径的销，可于采购时选择3.贯穿中心孔型式，或是请供应商二次加工将销的4.侧边制作沟槽，有利空气排出。

01

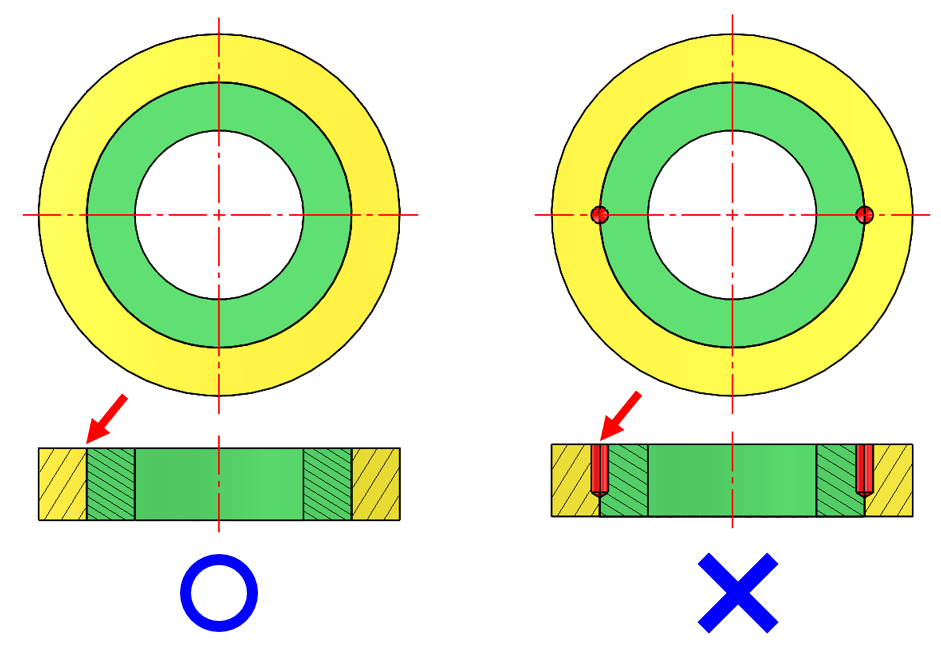

当零件设计为内外环的型式，不能于连结面设计定位销，因为会破坏连结面的张力，减少固定效果。 由于定位销仅有定位效果，无法用于动力传输，例如 ： 轴与齿轮，若要用于动力传输可以选择割槽销。
